反冲洗过滤器 YBFF
所属分类：
关键字：
同轴阀、气动增压泵
产品描述
| 产品介绍
YBFF自动反冲洗过滤器是一种自清洁设备，用于连续从低粘度流体中过滤颗粒。其最大的特点是可靠性高，维护成本低。滤芯过滤精度等级为20-1000μm，以确保杂质从流体中高效的分离。当滤芯前后压差到设定值时，反冲洗立即启动，进行自清洁。而且反冲洗时过滤不会中断。流体中的固体颗粒会加快系统组件、管道、阀门的磨损，这些杂质会导致系统组件过早失效，而且流体中的颗粒会影响最终加工产品的质量。
产品特点:
1. 等速过滤和反冲洗
锥形滤芯保证了过滤和反冲洗过程中介质流速的稳定，连续完成过滤、反冲洗（再生）、排污整个过程。依靠自身过滤介质，保证较低的压降就可把滤芯冲洗干净。反冲洗机构可以通过差压开关、定时和手动三种方式控制。过滤器内配置了4个滤芯，在保证过滤精度的前提下，最大限度的提高了通过率，从而有效降低滤网阻力和运行压损，进一步减少反冲时间及反冲用介质的损耗。
2. 滤芯定位机构
气动执行机构与过滤本体采用单向离合器连接，执行器定位采用位置开关和弹性锁位双重保护和监控，保证滤芯与流道接口的位置不发生偏移。如果不采用弹性锁位功能，在惯性力的作用下，经过长时间工作以及负载的变化，滤芯与流道接口会发生偏移，降低流通能力，最终影响反冲洗效果。

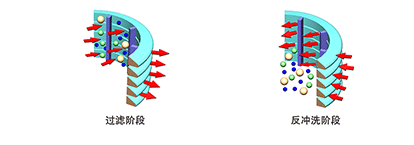

3. 滤芯结构
滤芯是在多棱骨架上缠绕焊接楔形截面不锈钢丝制成，强度高、耐冲刷、耐腐蚀。每相邻两根钢丝之间形成精密的过滤缝隙和背向滤液方向的V形区，拦截大于缝隙的颗粒，过滤精度稳定可靠。同时带角度的V形区加大了流速，有利于反洗时使附着在滤网的杂质脱落、排除。

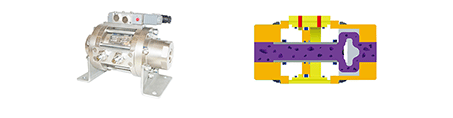

4. 反冲洗阀
由于滤后流体以杂质为主，所以一个抗污染的阀门对反冲洗过滤器的使用效果至关重要，YBFF采用同轴阀，独特的结构使得它免维护、抗污染能力强。开关速度快保证响应时间短，当开启时，在滤芯外侧会产生一个强有力的压力脉冲，增强了反冲洗效果，减少了过滤液的浪费。由于阀本体和执行器一体式结构， 执行器与流体管路轴线重合，最大限度节省安装空间。
| 技术参数
| YBFF-P-2-□-A- | YBFF-P-2-□-B- | ||
| 公称流量 | 120L/min | 200L/min | |
| 控制方式 | 电磁阀控制气驱动 | 电磁阀控制气驱动 | |
| 工作介质 | 矿物质油、轻油、水、乳化液、工业清洗剂 | ||
| 控制驱动压力及介质 | 经过滤后的压缩空、压力4.5-8bar | ||
| 过滤器滤芯数量 | 4 | ||
| 反冲洗工作控制方式 | 程序定时控制和压差讯号报警控制 | ||
| 工作温度 | 最高运行工作温度：80℃ | ||
| 材料 | 壳体材料 | 不锈钢 | |
| 碗筒材料 | 不锈钢 | ||
| 内部零件材料 | 不锈钢；丁晴橡胶 | ||
注：如需特殊要求，请与当地分司联系
| 产品应用
- YBFF系列反冲洗过滤器因其结构紧凑、可靠性高、运行费用低、使用寿命长，应用到所有去除低粘度流体中固体颗粒的行业，只需根据滤液的不同更换滤芯和密封件的材质，成为许多工业部门的理想选择。
► 机床行业
1、切削液过滤，延长使用寿命。减少废物处理及再购买成本。
2、洗涤液过滤。防止管道、泵、阀门的堵塞与磨损。
► 汽车行业
1、冷却水过滤后再利用，保护泵及阀门。
2、化学品过滤后再利用。减少废物处理及再购买成本。
► 电力行业
1、发电机冷却水过滤，保护泵及阀门。
2、水电站密封水过滤，提高涡轮机密封件使用寿命。
► 石化行业
1、冷却水过滤后再利用，保护泵及阀门。
2、冲洗液过滤，防止堵塞及磨损。
3、服务用水过滤。
► 造船行业
1、压舱水空调系统预过滤。
2、冲洗液过滤。防止阀门和喷嘴堵塞与磨损。
► 钢铁行业
1、工艺水过滤，保护喷嘴。
2、过滤轧辊冷却液。
3、热轧与冷轧厂乳化液过滤。
