YQZF4 - ※ - 15

有效解决换刀及换件时主轴孔内残压和嘀嗒水

所属分类：

机床主轴残压卸荷阀YQZF4系列

关键字：

同轴阀、气动增压泵

资料下载：

产品描述

有效解决换刀及换件时主轴孔内残压和嘀嗒水

| 产品介绍

— 结构紧凑
— 减少泄漏点
— 控制信号共用
— 快速建立高压
— 系统安全保护作用
— 提高机床工作效率

| 优势
1、利用高压四通阀同步解决高压泵频繁启停、超压卸荷、多压力切换问题，提高泵使用寿命及加工质量 ;
2、解决内冷压力建立时间长、影响加工节拍问题；每次换刀可节省2-3秒钟甚至更多；
3、有效解决换刀及换件时主轴孔内残压、嘀嗒水导致定位面污染以及机械手上电子元件水浸问题，并避免带压换刀等安全问题；
4、提高了机床的工作效率、加工质量和安全性。

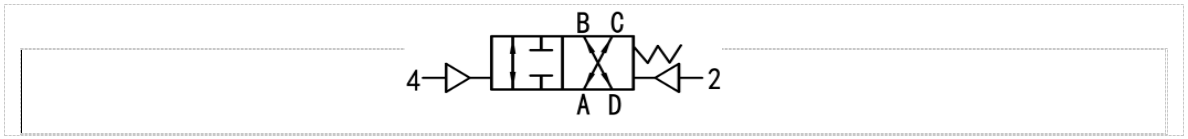

| 功能符号

| 技术参数

基本规格	机能	两位四通
	连接	3/8 , 1/2 , 3/4
	接口形式	G，Rc，NPT
	压力范围	0-12MPa
	功能	双气控、弹簧常闭
	阀体材料	不锈钢，高性能合金钢，航空铝
	阀座密封材料	合成树脂对金属，金属对金属，铝合金
	密封材料	HPU，NBR，EPDM，PTFE，FKM，FFKM
	真空	＜10-7Pa.L/s
	介质	气态，液态，凝胶状，颗粒，高污染，腐蚀性
	流向	A→B，A→C，B→D（或见图纸标注）
	操作时间	50-3000ms（最高响应时间20ms）
	环境温度	-10~50℃
	介质温度	-10~60℃（常规），-40~260℃
	认证	CE，ISO9001，真空认证
电气规格	额定电压&功率	24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供
	防护&耐热等级	IP65 & B级
	连接	DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供
	手动控制方式	先导电磁阀手动按钮
气驱动规格	控制方式	气控，两位五通先导电磁阀
	温度	-10~50℃（无结露）
	驱动压力	2-8 bar
	润滑	无需润滑
