限压截止安全阀YQRZF3

调压、通断和卸荷功能集成在一起，控制信号可以共享并减少管路连接，减少泄漏点

所属分类：

限压截止安全阀YQRZF3系列

关键字：

同轴阀、气动增压泵

资料下载：

产品描述

流体压力控制阀

| 产品介绍

— 结构紧凑
— 减少泄漏点
— 控制信号共用
— 系统卸荷作用
— 系统稳压作用
— 系统安全保护作用

| 优势
1、利用调压卸荷阀准确而快速的高压泵出口压力进行调节，加工质量更高；控制元件不接液，使用寿命更有保障 ;
2、调压卸荷阀带完全卸荷功能，避免高压泵频繁启停以及超压卸荷现象；
3、调压卸荷阀具有多级压力在线选择，根据径深比选择合适冷却压力，解决内冷压力不足、工件出现毛刺、喇叭孔、锥孔等问题，提高加工质量；
4、利用截止安全阀，有效解决换刀及换件时主轴孔内残压、嘀嗒水导致定位面污染以及机械手上电子元件水浸问题，并避免带压换刀等安全问题；
5、调压、通断和卸荷功能集成在一起，控制信号可以共享并减少管路连接，减少泄漏点。

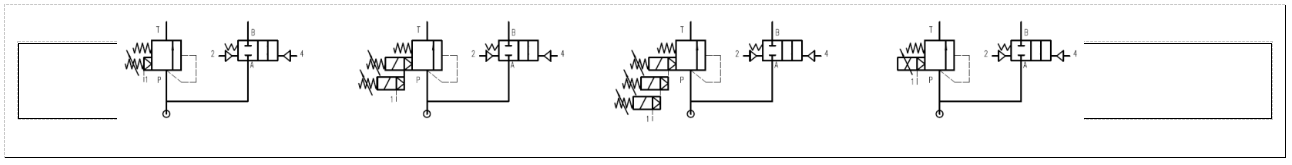

| 功能符号

| 技术参数

基本规格	机能	压力控制
	连接	螺纹连接（1"、1-1/2"）
	压力范围	0.5-12 MPa
	阀体材料	航空铝，不锈钢，高性能合金钢
	阀座密封材料	金属对金属，合成树脂对金属
	密封材料	HPU，NBR，EPDM，PTFE，FKM，FFKM
	功能	手动压力调节，自动连续压力调节
	介质	气态，液态，凝胶状，颗粒，高污染，腐蚀性
	操作时间	＜1000ms
	环境温度	-10~50℃
	介质温度	-10~60℃（常规）
电气规格	额定电压&功率	24VDC & 2.5W，特殊电压按要求提供
	防护&耐热等级	IP65 & B级
	连接	DIN C型插头（PG7），M12X1插座，特殊连接方式按要求提供
	比例调节信号	4 ─ 20mA，0 ─ 10V
气驱动规格	控制方式	手动，比例电磁
	温度	-10~50℃（无结露）
	驱动压力	见驱动压力曲线图
	润滑	无需润滑
