YQZF3 - ※ - 25

大量节省安装空间 -随装随用,节省传统需安装气缸、接头及阀的空间

所属分类:

关键字:

同轴阀、气动增压泵

产品描述

二位三通外部控制式同轴阀:分配型和混合型特点:抗污染、高流量、体积小、响应速度快、免维护、背压密封、寿命长。



| 产品介绍

二合一的功能,性价比更高

•  单一产品结合两项功能, -管路的开关控制 -控制此开关的动作
•  大量节省安装空间 -随装随用,节省传统需安装气缸、接头及阀的空间
•  大量节省安装工作时间,节约传统气缸阀组安装工时50%
•  安全、可靠,减少了传统气缸制动阀安装时的多个连接交接面,维修更加简单
•  平衡式结构设计,零压差启动,低驱动力
•  直通式结构设计,低压降
•  完整的产品系列与多种介质相容
•  阀门功能齐全:常闭式、常开式、双动式
•  NUMAR 标准气动安装界面,更多电磁阀安装选择
•  VITON 及EPDM 密封圈可供选

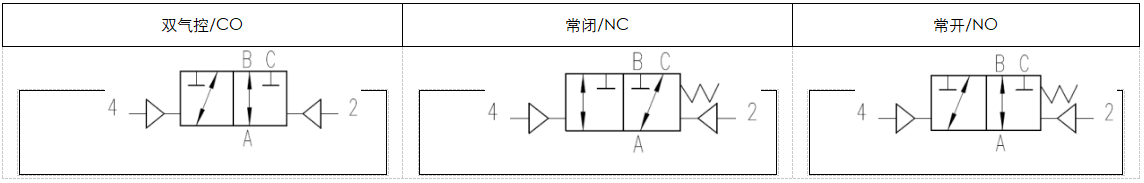

| 功能符号



| 技术参数

基 本 规 格

机能

两位三通

连接

3/8 , 1/2 , 3/4 , 1 , 1-1/4 , 1-1/2 , 2 ,法兰连接

接口形式

G,Rc,NPT,法兰

压力范围

0-60MPa

功能

双气控、弹簧常闭、弹簧常开

阀体材料

不锈钢,高性能合金钢

阀座密封材料

合成树脂对金属,金属对金属,铝合金

密封材料

HPU,NBR,EPDM,PTFE,FKM,FFKM

真空

<10-7Pa.L/s

介质

气态,液态,凝胶状,颗粒,高污染,腐蚀性

流向

A→B(或见图纸标注)

操作时间

50-3000ms(最高响应时间20ms)

环境温度

-10~50℃

介质温度

-10~60℃(常规),-40~260℃

认证

CE,ISO9001,真空认证

电 气 规 格

额定电压&功率

24VDC & 2.5W,220VAC & 2.5VA,特殊电压按要求提供

防护&耐热等级

IP65 & B级

连接

DIN C型插头(PG7)标配,M12X1插座,特殊连接方式按要求提供

手动控制方式

先导电磁阀手动按钮

气 驱 动 规 格

控制方式

气控,两位五通先导电磁阀

温度

-10~50℃(无结露)

驱动压力

2-8 bar

润滑

无需润滑



型  号

通  径

重 量(Kg)

Kv值 A→B(m3/h)

开关时间(ms)

耗气量(ml/行程)

YQZF3 - ※ - 10

DN 10

2.8

2.7

30-3000

11

YQZF3 - ※ - 15

DN 15

3.9

5.6

30-3000

16.5

YQZF3 - ※ - 20

DN 20

6.3

8.3

50-3000

26.3

YQZF3 - ※ - 25

DN 25

12.2

13.3

50-3000

42.2

YQZF3 - ※ - 32

DN 32

13.4

18.9

100-3000

37.7

YQZF3 - ※ - 40

DN 40

15.5

31

100-3000

58.8

YQZF3 - ※ - 50

DN 50

16.8

43

150-3000

50.2



| 产品应用

机床, 汽车工业, 过程控制, 化工, 环保技术, 工程和厂房建筑等
