YQZF3 - ※ - 150F

大量节省安装工作时间，节约传统气缸阀组安装工时50%

所属分类：

同轴阀YQZF系列

关键字：

同轴阀、气动增压泵

资料下载：

产品描述

二位三通外部控制式同轴阀：分配型和混合型特点：抗污染、高流量、体积小、响应速度快、免维护、背压密封、寿命长。

| 产品介绍

二合一的功能，性价比更高

•  单一产品结合两项功能, -管路的开关控制 -控制此开关的动作
•  大量节省安装空间 -随装随用，节省传统需安装气缸、接头及阀的空间
•  大量节省安装工作时间，节约传统气缸阀组安装工时50%
•  安全、可靠，减少了传统气缸制动阀安装时的多个连接交接面，维修更加简单
•  平衡式结构设计，零压差启动，低驱动力
•  直通式结构设计，低压降
•  完整的产品系列与多种介质相容
•  阀门功能齐全：常闭式、常开式、双动式
•  NUMAR 标准气动安装界面，更多电磁阀安装选择
•  VITON 及EPDM 密封圈可供选

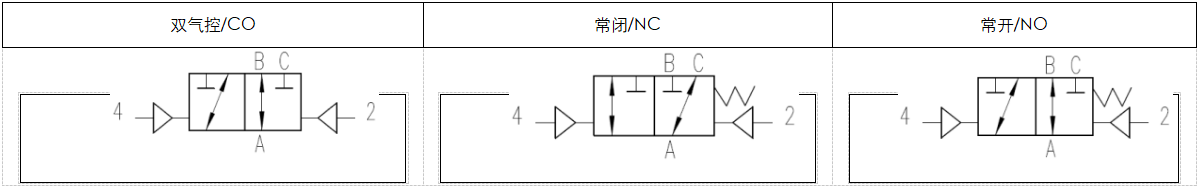

| 功能符号

| 技术参数

基本规格	机能	两位三通
	连接	3/8 , 1/2 , 3/4 , 1 , 1-1/4 , 1-1/2 , 2 ，法兰连接
	接口形式	G，Rc，NPT，法兰
	压力范围	0-60MPa
	功能	双气控、弹簧常闭、弹簧常开
	阀体材料	不锈钢，高性能合金钢
	阀座密封材料	合成树脂对金属，金属对金属，铝合金
	密封材料	HPU，NBR，EPDM，PTFE，FKM，FFKM
	真空	＜10-7Pa.L/s
	介质	气态，液态，凝胶状，颗粒，高污染，腐蚀性
	流向	A→B（或见图纸标注）
	操作时间	50-3000ms（最高响应时间20ms）
	环境温度	-10~50℃
	介质温度	-10~60℃（常规），-40~260℃
	认证	CE，ISO9001，真空认证
电气规格	额定电压&功率	24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供
	防护&耐热等级	IP65 & B级
	连接	DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供
	手动控制方式	先导电磁阀手动按钮
气驱动规格	控制方式	气控，两位五通先导电磁阀
	温度	-10~50℃（无结露）
	驱动压力	2-8 bar
	润滑	无需润滑

型号	通径	重量（Kg）	Kv值 A→B（m3/h）
YQZF3 - ※ - 25F	DN 25
YQZF3 - ※ - 32F	DN 32
YQZF3 - ※ - 40F	DN 40
YQZF3 - ※ - 50F	DN 50
YQZF3 - ※ - 65F	DN 65
YQZF3 - ※ - 80F	DN 80
YQZF3 - ※ - 100F	DN 100
YQZF3 - ※ - 125F	DN 125
YQZF3 - ※ - 150F	DN 150
YQZF3 - ※ - 200F	DN 200
YQZF3 - ※ - 250F	DN 250
YQZF3 - ※ - 300F	DN 300

| 产品应用

机床，汽车工业，过程控制，化工，环保技术，工程和厂房建筑等
