YQZF - ※ - 25F

同轴阀具有抗污染，高流量，体积小，响应速度快，免维护，背压密封，寿命长等特点。

所属分类：

关键字：

同轴阀、气动增压泵

资料下载：

产品描述

同轴阀具有抗污染，高流量，体积小，响应速度快，免维护，背压密封，寿命长等特点。

| 产品介绍

采用阀本体和执行器一体式结构，执行器与流体管路轴线重合，最大限度节省安装空间，流体压差对阀门开启力的影响降至最低。用于控制各种介质，气态、液态、凝胶状、有颗粒、高污染和腐蚀性。同轴阀的设计与普通阀门相比，具有控制高流量高压力的特点。

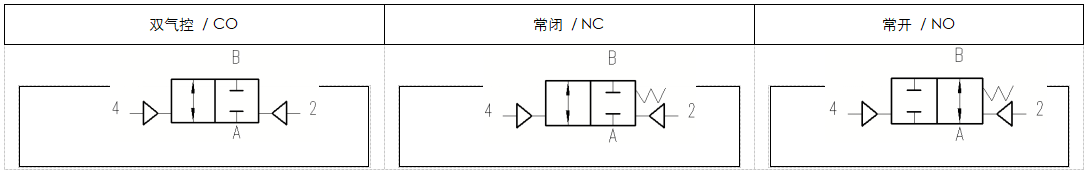

| 功能符号

| 技术参数

基本规格	机能	两位两通
	连接	3/8 , 1/2 , 3/4 , 1 , 1-1/4 , 1-1/2 , 2 ，法兰连接（F形式和 FK形式）
	接口形式	G，Rc，NPT，法兰
	压力范围	0-60MPa
	功能	双气控、弹簧常闭、弹簧常开
	阀体材料	不锈钢，高性能合金钢
	阀座密封材料	合成树脂对金属，金属对金属，铝合金
	密封材料	HPU，NBR，EPDM，PTFE，FKM，FFKM
	真空	＜10-7Pa.L/s
	介质	气态，液态，凝胶状，颗粒，高污染，腐蚀性
	流向	A→B（或见图纸标注）
	操作时间	50-3000ms（最高响应时间20ms）
	环境温度	-10~50℃
	介质温度	-10~60℃（常规），-40~260℃
	认证	CE，ISO9001，真空认证
电气规格	额定电压&功率	24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供
	防护&耐热等级	IP65 & B级
	连接	DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供
	手动控制方式	先导电磁阀手动按钮
气驱动规格	控制方式	气控，两位五通先导电磁阀
	温度	-10~50℃（无结露）
	驱动压力	2-8 bar
	润滑	无需润滑

| 产品应用

同轴阀应用在过程控制、石油化工、机床等
