带先导电磁阀同轴阀和传感器同轴阀的安装方式
2023-08-17

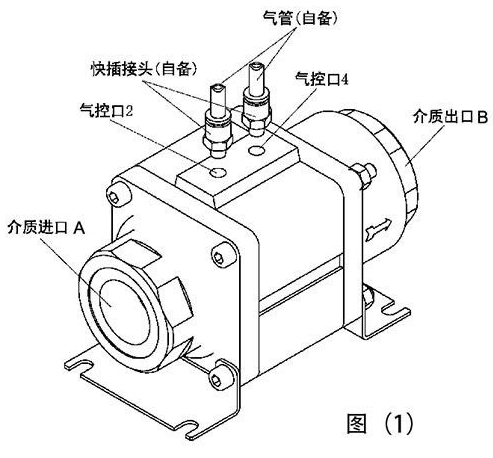

■ 不带先导电磁阀的两通同轴阀安装方式 （图 1）
同轴阀产品默认均带先导电磁阀，因不同工况，可能存在先导电磁阀远程控制或集中汇流排式安装的情况，先导电磁阀与同轴阀阀体之间需要管路连接，同轴阀阀体上备有气控口2和4。气控口2接先导电磁阀的2口，气控口4接先导电磁阀的4口，其中连接管路及接头形式可自选。如断电同轴阀要求打开时，上述接管互换。

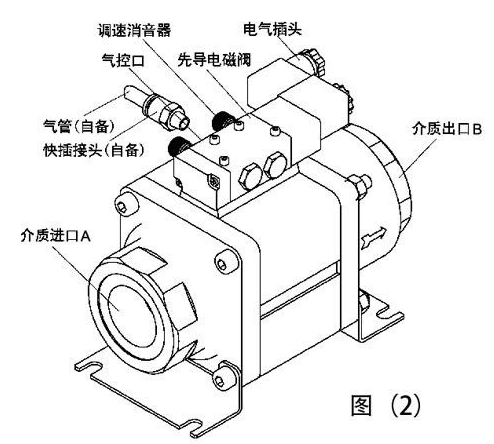

■ 带先导电磁阀的两通同轴阀安装方式 （图 2）
同轴阀产品默认均带先导电磁阀，先导电磁阀默认电压DC24V，电气插头默认为DIN43650(EN175301-803)B型插头，先导电磁阀气控口（默认G1/4）与气源相连。

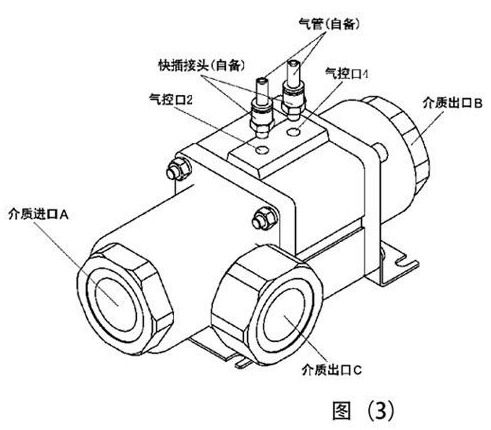

■ 不带先导电磁阀的三通同轴阀安装方式 （图 3）
同轴阀产品默认均带先导电磁阀，因不同工况，可能存在先导电磁阀远程控制或集中汇流排式安装的情况，先导电磁阀与同轴阀阀体之间需要管路连接，同轴阀阀体上备有气控口2和4。气控口2接先导电磁阀的2口，气控口4接先导电磁阀的4口，其中连接管路及接头形式可自选。如断电同轴阀要求打开时，上述接管互换。
■ 带先导电磁阀的三通同轴阀安装方式 （图 4）
同轴阀产品默认均带先导电磁阀，先导电磁阀默认电压DC24V，电气插头默认为DIN43650/EN175301-803B型插头，先导电磁阀气控口（默认G1/4）与气源相连。

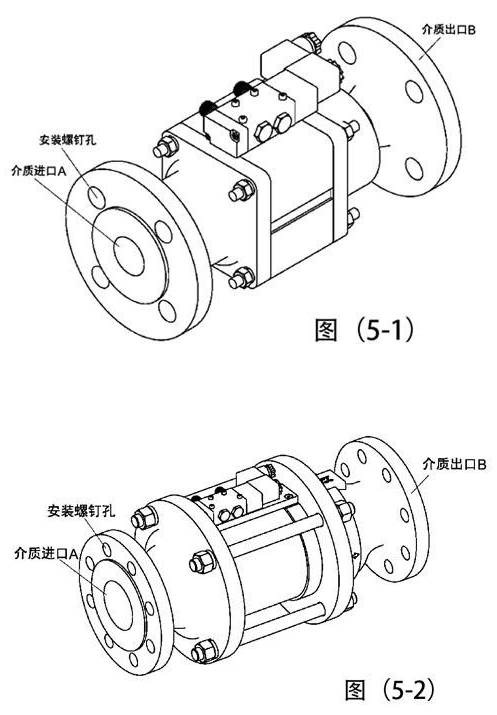

■ 法兰接口两通同轴阀安装方式 （图 5-1、5-2）
根据工况不同，可选用不同法兰接口，默认法兰标准HG/T 20592-2009。气动控制方式见上述规范。

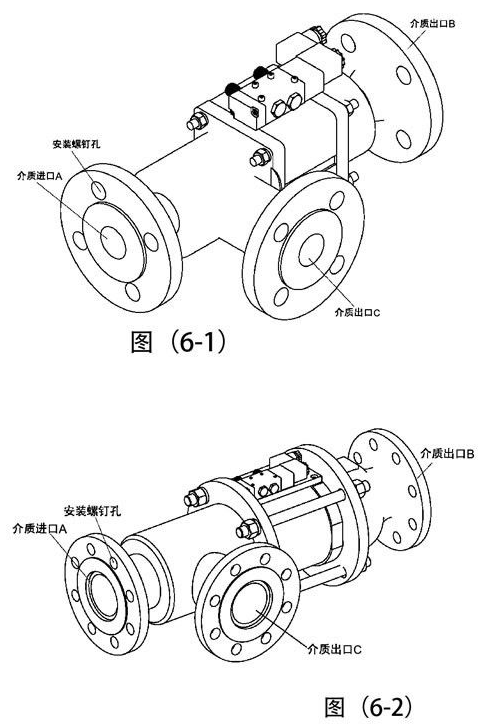

■ 法兰接口三通同轴阀安装方式 （图 6-1、6-2）
根据工况不同，可选用不同法兰接口，默认法兰标准HG/T 20592-2009。气动控制方式见上述规范。

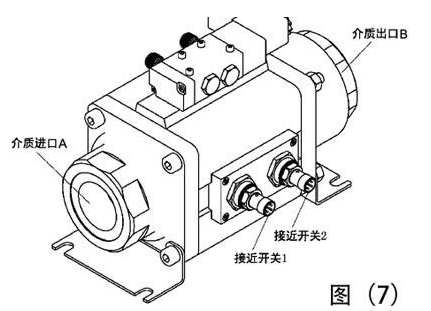

■ 接近开关（电感式传感器）安装方式 （图 7、图8）
同轴阀产品根据客户需要选装接近开关，同轴阀开启，接近开关2指示灯关，接近开关1指示灯亮，同轴阀关闭，接近开关2指示灯亮，接近开关1指示灯关，安装、接线方式如下所示：

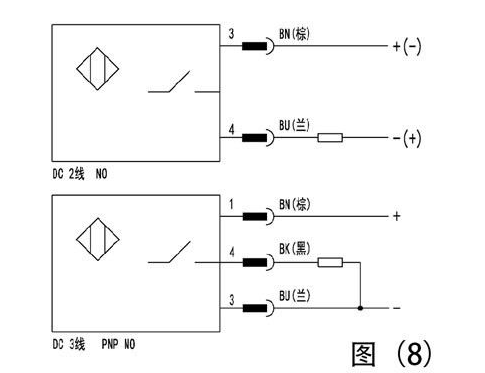

附：接近开关两种常用规格接线原理，图(8)如下所示，其它规格参数，请联系厂家。

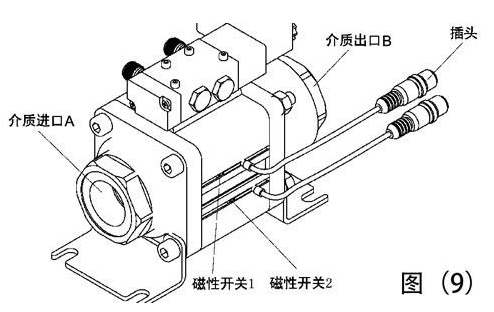

■ 磁性开关安装方式（图 9、图10）
同轴阀产品根据客户需要选装磁性开关，同轴阀开启，磁性开关2指示灯灭，磁性开关1指示灯亮，同轴阀关闭，磁性开关2指示灯亮，磁性开关1指示灯灭，安装、接线方式如下所示：
附：磁性开关常用规格接线原理，图(10)，如下所示，其它规格参数，请联系厂家。
